AWP1923
概覽
AWP1923是一款具有數字控制邏輯的壓電陶瓷驅動器,在輸入2.3V-5.5V范圍內,最高可輸出190Vpp的差分信號。可通過I2C實時修改輸出波形的頻率以及幅值。
?
優勢和特點
高壓低功耗壓電驅動器
o以190VPP,200Hz的正弦波驅動100nF負載,功耗低至490mW
o寬輸入電壓范圍: 2.3V TO 5.5V
o最大帶載能力: 1000nF
o帶有能量回收功能
o可差分輸出波形
o極低的靜態電流: 關斷模式,睡眠模式以及待機模式
o小體積封裝, QFN24 & WLCSP20
先進的壓電感應能力
o高精度感應,最高精度可感應8.8mV
o觸發感應閾值后,即刻生成波形產生反饋
o觸發感應閾值后,生成中斷信號供MCU執行命令
帶有IIC的集成數字前端
o支持最大波形精度1024個點
o支持輸入波形數據后可自動擬合生成波形
o支持連續播放設定波形
o可支持實時更新頻率以及波形信息
o睡眠模式下仍保留寄存器狀態
快速響應: 啟動時間小于200μs
多地址選擇,最高支持一個IIC支持三顆芯片
多芯片同步,可支持僅時鐘同步或指令同步
支持上電后自動重置
ESD 驗證通過,Latch up驗證通過
熱關斷和自動恢復
AEC-Q100 Qualified
?

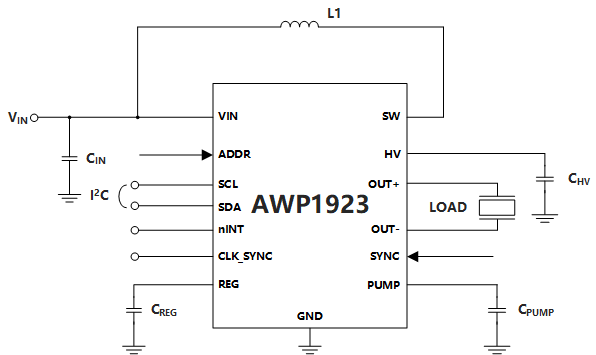

應用框圖

?
數據手冊
?
評估板使用手冊
AWP1923評估板使用手冊
