主要特點
效率曲線(Efficiency)
工業應用部分場景對于電路設計整體功耗要求較高,AWK6809在2MHz 、12V轉5V條件下,效率最高>92.5%,滿足客戶對于高效率的需求。
超低靜態電流(Iq)
AWK6809的靜態電流僅為5μA,關斷電流約為1μA,堪稱國產電源芯片巔峰,遠低于同類競品,為待機模式以及關機模式下提供極低功耗,助力應用設備享有更長電池續航時間。在新能源車的時代,AWK6809也為解決里程焦慮問題提供了可行性。
卓越EMI特性

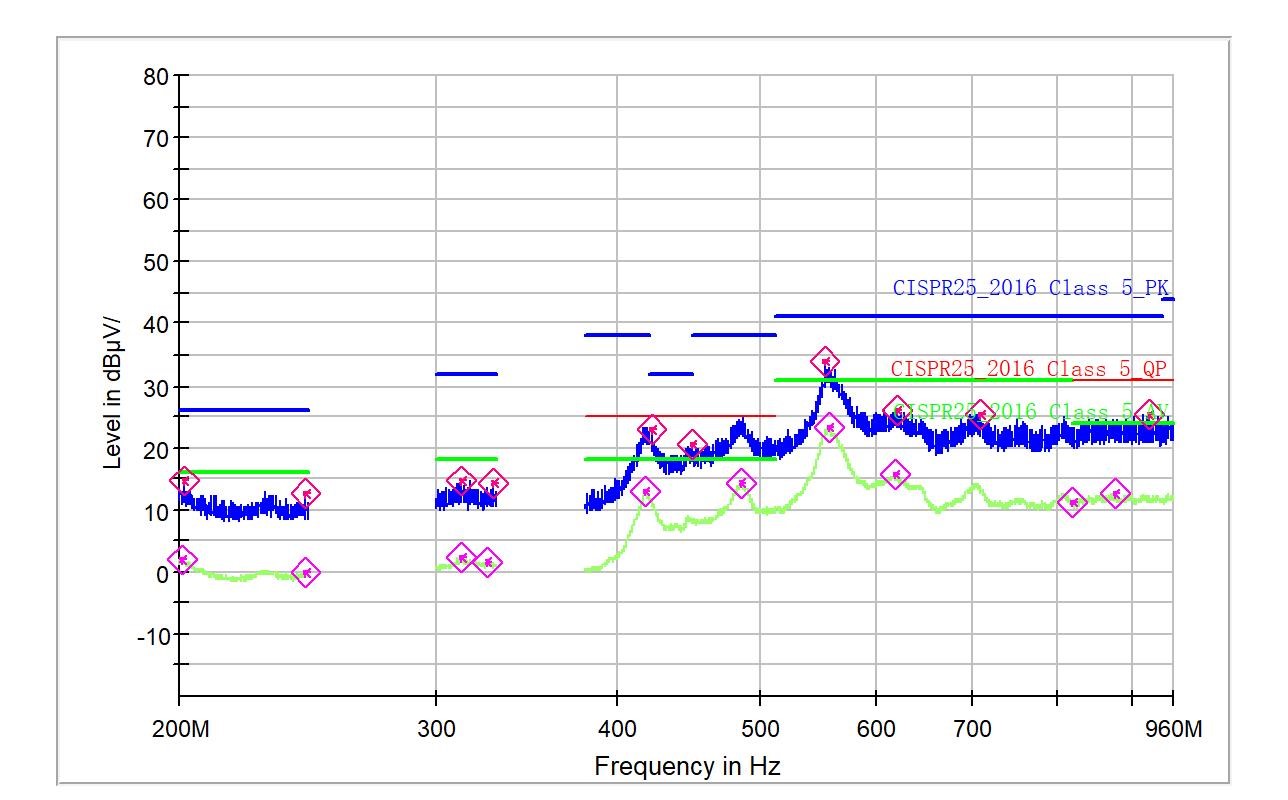

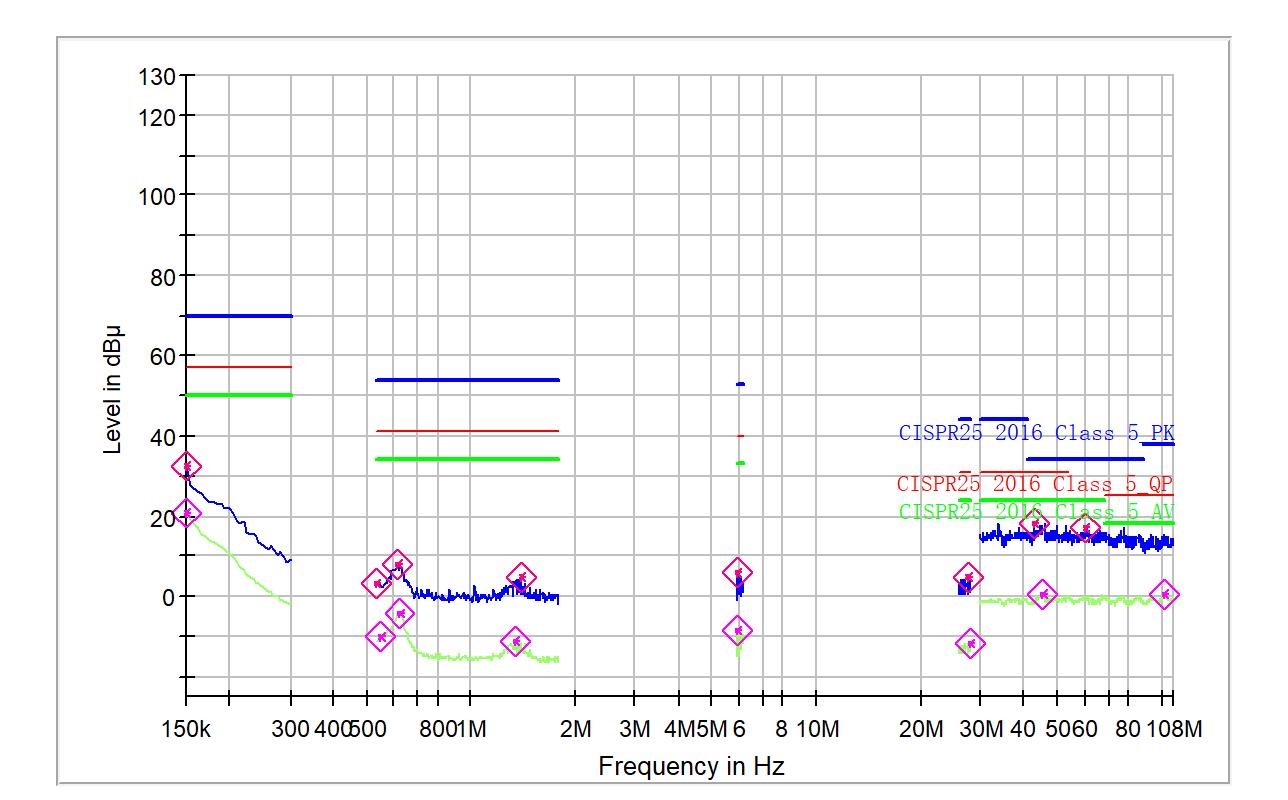

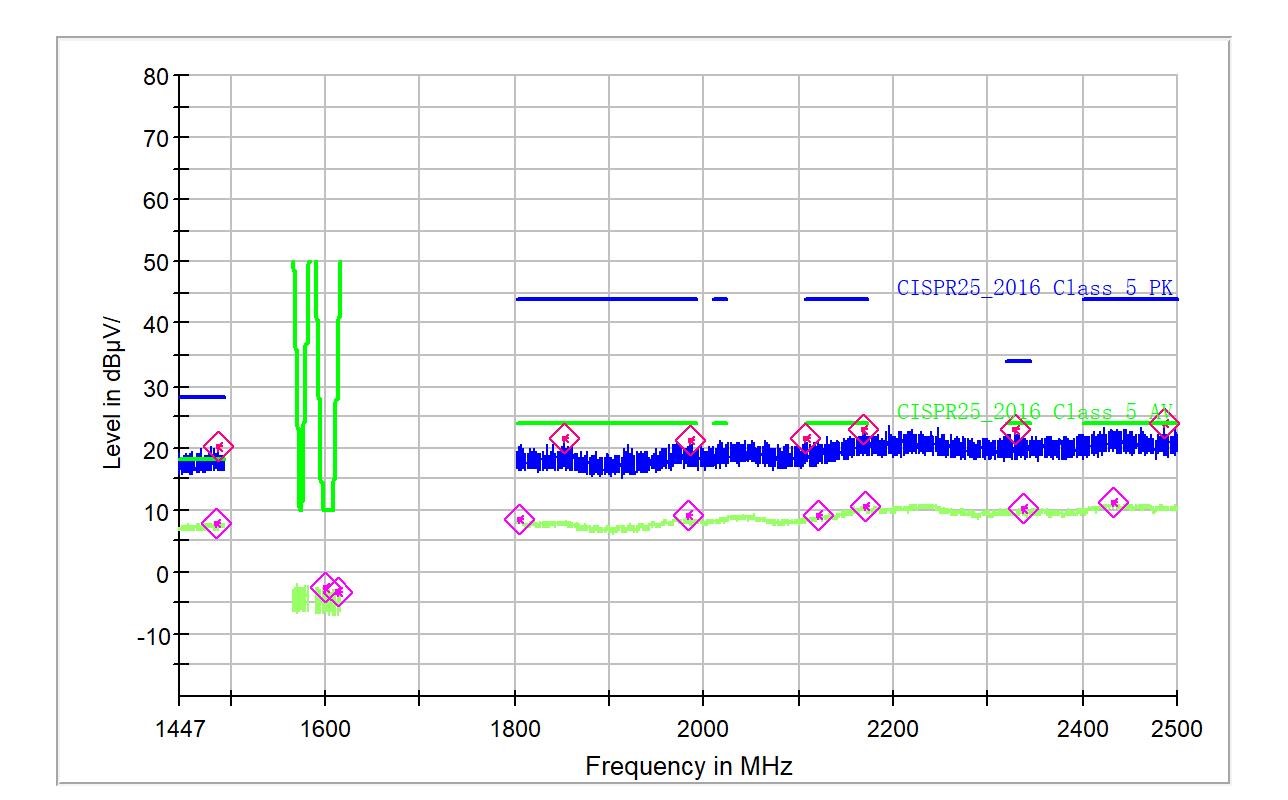

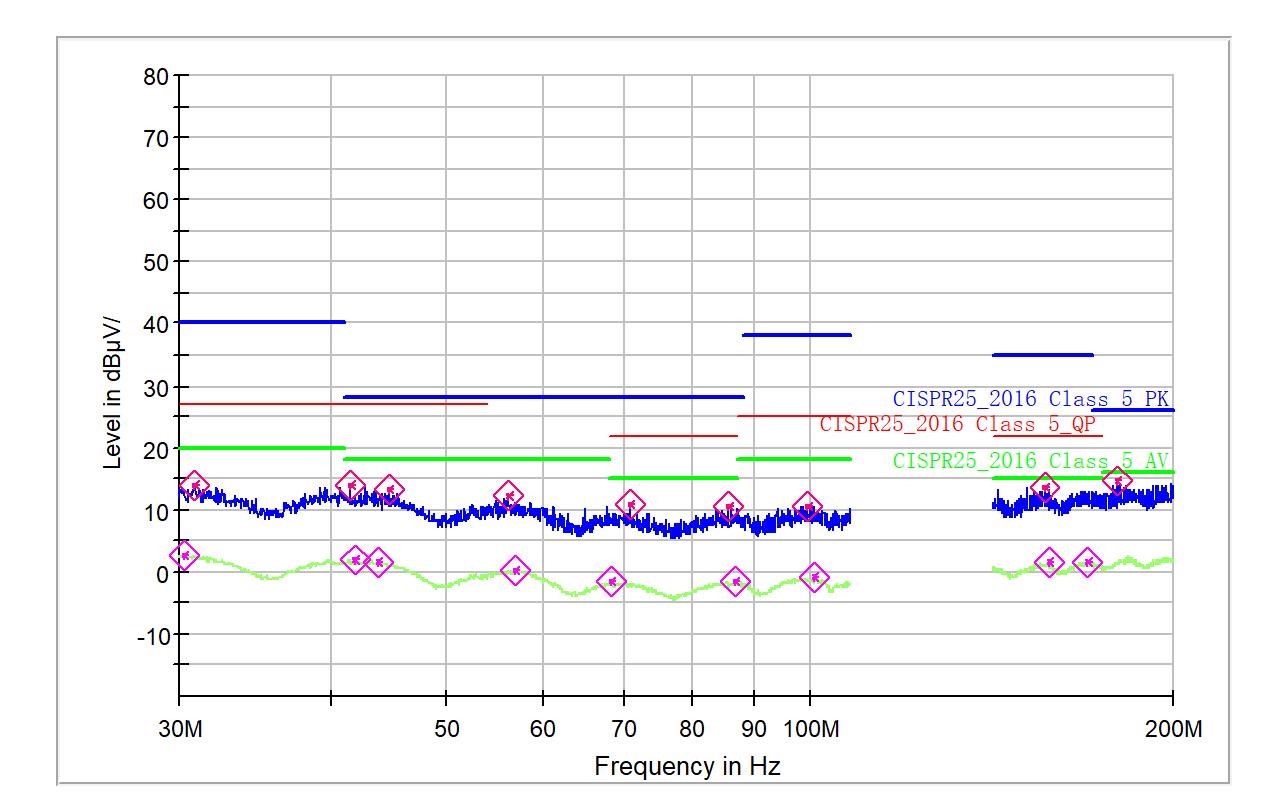

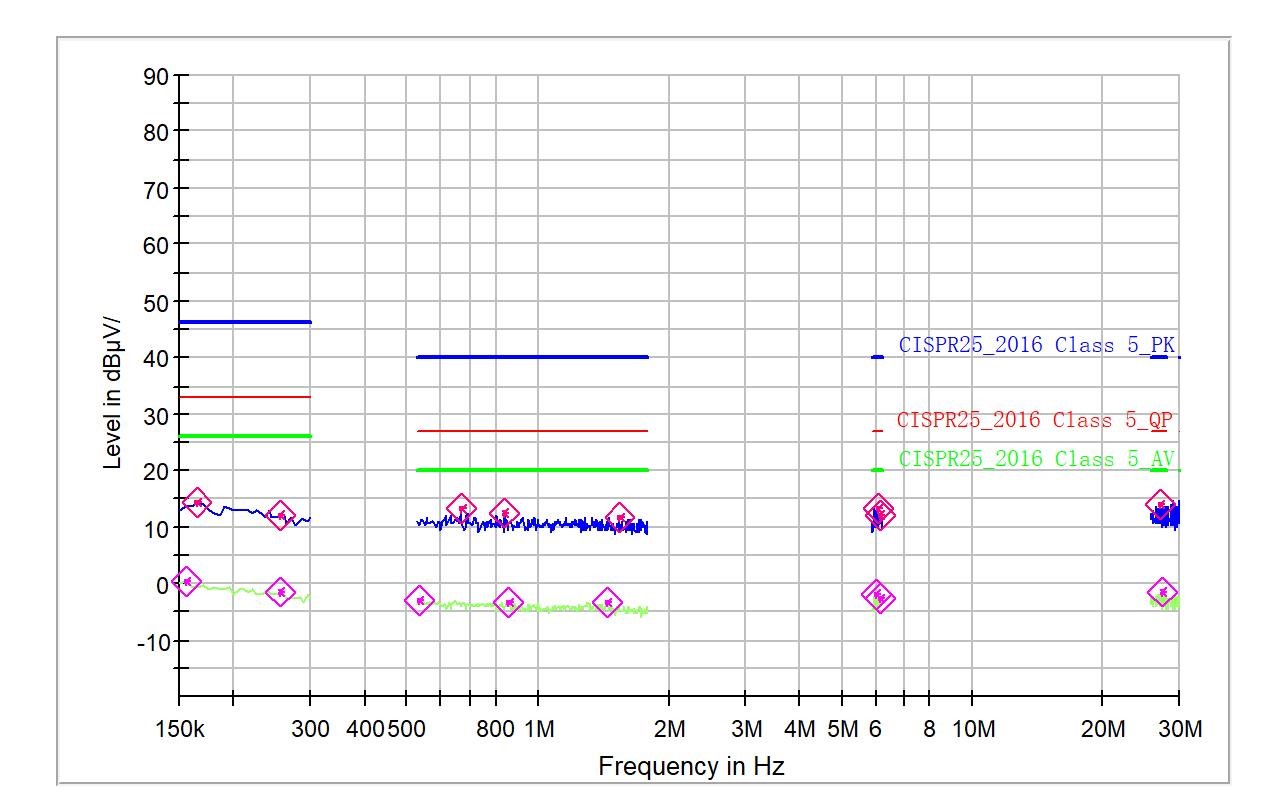

AWK6809芯片還引入了擴頻功能,提升了電磁干擾(EMI)特性。通過擴頻技術,AWK6809可在工作過程中調整頻率,減少電磁輻射,降低對周?chē)O(shè)備的影響。這讓AWK6809在工業和汽車應用中表現出色,確保系統的穩定性和可靠性。AWK6809可以通過CISPR-25 2016標準。
開關頻率可調可同步
AWK6809可通過調節外部電阻來實現200kHz~2.2MHz開關頻率,并且可以通過SYNC pin實現同步外部時鐘頻率,為不同的應用場景提供多種選擇,使得系統在不同負載條件下能夠?qū)崿F(xiàn)更高效的能量轉換。不同頻率還可以避免特定頻段上的能量集中,從而最小化電磁干擾(EMI)風險,為工業和汽車方案設計提供了更大的靈活性。
可調節輸出軟起動和跟隨功能
AWK6809可通過調節外部電容來調節啟動時輸出電壓上升速度,控制輸出電壓上升斜率,有效抑制浪涌電流,保持輸出電壓受控,避免不必要的電壓過沖。
應用場景
AWK6809還具備豐富的保護功能,包括過流保護、短路保護和熱關斷保護,確保系統在各種工作條件下的穩定運行。無論是工廠自動化、汽車駕駛輔助系統(ADAS)、還是家電、無人機、GPS跟蹤器等電池供電系統,AWK6809芯片都能夠提供卓越的性能和可靠性。
AWK6809采用DFN10封裝,可支持-40℃~125℃的工作溫度范圍,滿足不同客戶的需求。
據悉,今年大賽吸引了1萬家以上企業報名,1658個項目進入第二輪復賽。經過全市31個賽點的線下服務及路演,769家企業獲得2024年度市科委創新資金計劃的立項補貼。最終62家的科技企業入圍總決賽。
會上,上海市科學技術委員會正式揭曉「上海市2024年度“科技創新行動計劃”科技型中小企業技術創新資金」的立項名單。?芯享程半導體的核心項目《AWK6613具有超低靜態電流、寬壓大電流DC-DC同步降壓型芯片》,作為公司高性能DC-DC芯片的杰出代表,融合了尖端技術和創新設計理念,專為工業和汽車市場量身打造,提供高性能、低功耗、卓越EMI特性的綜合解決方案。該項目成功獲得最高檔次資金支持立項。
???今后,芯享程半導體將鉚足干勁、積極作為,致力于技術創新和產品研發,加速推進科技成果的轉化與產業化進程。
自2021年成立以來,芯享程半導體始終專注于高品質、工業級、車規級電源管理類芯片以及高性能信號鏈芯片的研發,致力于為汽車、工業、儲能、通信、數據中心、安防等高成長性行業提供卓越的解決方案。公司已成功研發出AWK6613、AWL5963、AWT3478、AWT5157、AWK6942/AWK6943等一系列具有自主知識產權的產品。
在政府和社會各界的關心支持下,芯享程半導體持續加大研發投入,拓寬市場渠道,提升品牌影響力。公司積極響應國家號召,深化產學研合作,推動科技成果轉化和產業升級,守正創新、踔厲奮發,為實現“國產化替代”的宏偉目標貢獻力量。
]]>主要特點
效率曲線(Efficiency)

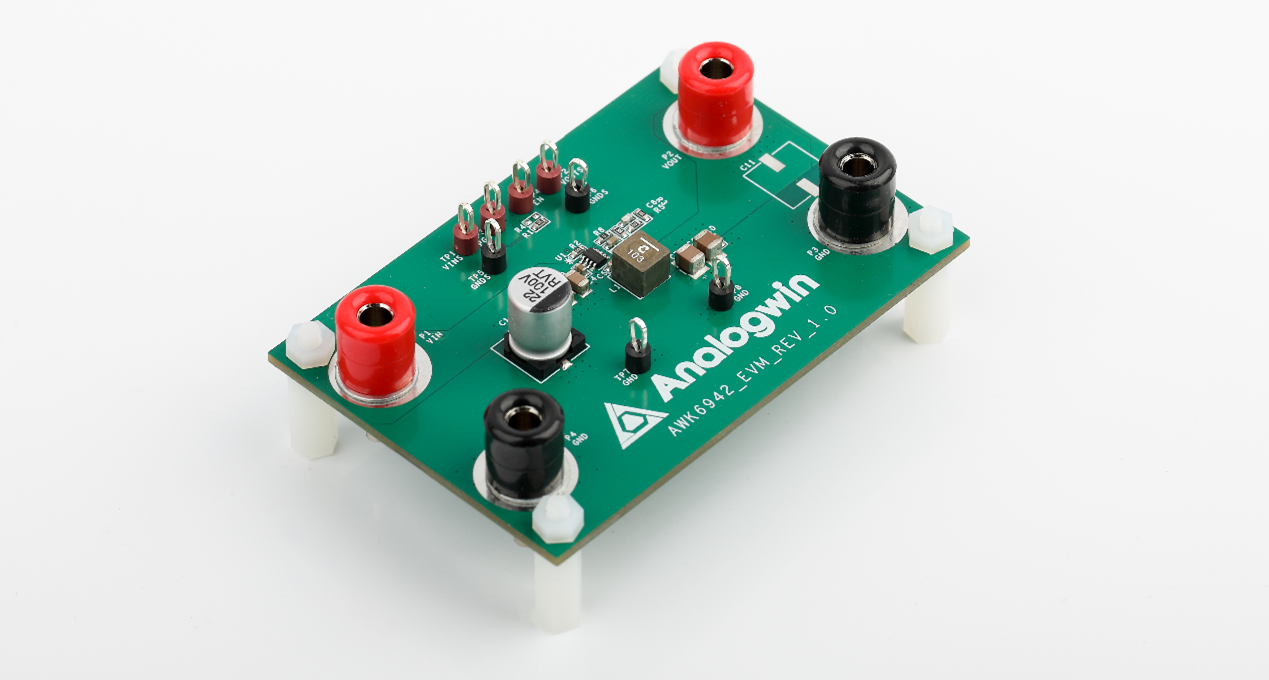

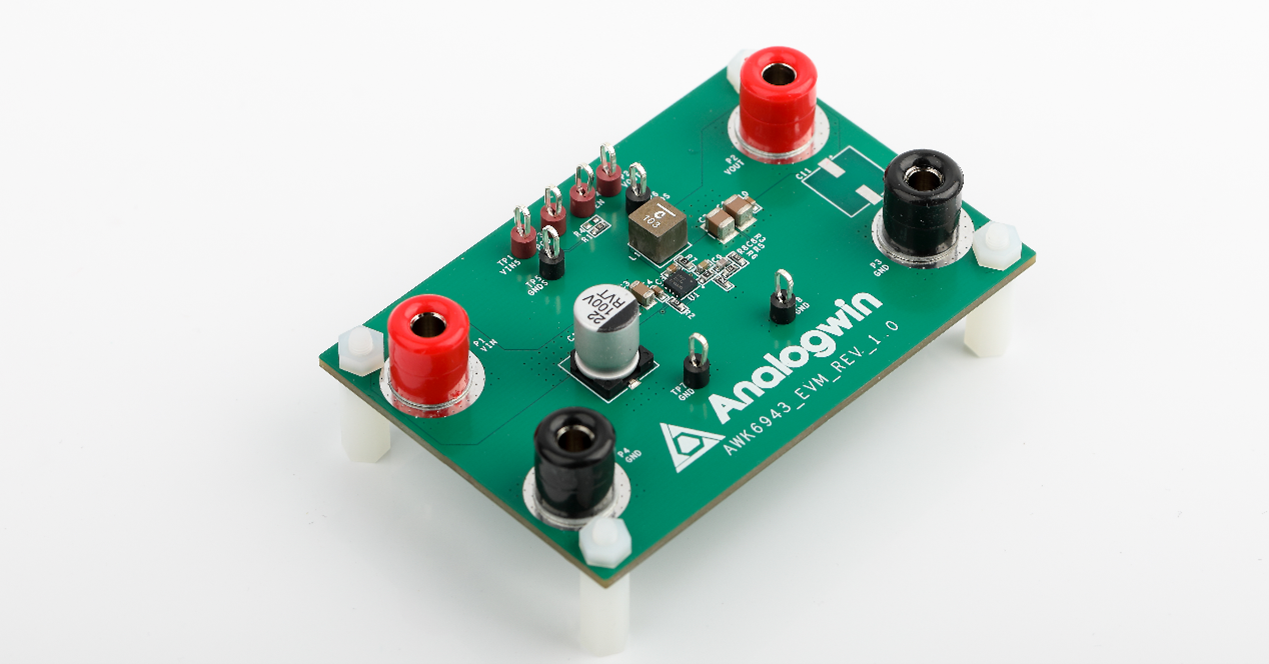

工業應用部分場景對于電路設計整體功耗要求較高,AWK6942/AWK6943在410kHz,額定輸出5V條件下,效率最高>95%,滿載效率>90%,滿足客戶對于高效率的需求。
應用場景
AWK6942/AWK6943為同步降壓型電源管理芯片,采用固定頻率PWM峰值電流模式控制方法,內部集成固定斜坡補償、過流保護、短路保護和熱關斷保護等多種保護功能,確保系統在各種工作條件下的穩定運行。無論是工廠自動化、還是掃地機器人、家電、無人機、GPS跟蹤器等電池供電系統,AWK6942/AWK6943芯片都能夠提供卓越的性能和可靠性。
封裝類型
AWK6942/AWK6943可支持-40℃~125℃的工作溫度范圍,滿足不同客戶的需求
AWT5157的主要特點:
效率曲線(Efficiency):
工業應用部分場景對于電路設計整體功耗要求較高,在6V轉12V,2.2MHz工作頻率下,AWT5157效率最高>91%,滿足客戶對于高效率的需求。
可調開關頻率:
AWT5157的工作頻率可在100kHz到2.2MHz范圍內自由選擇,使得系統在不同負載條件下能夠?qū)崿F(xiàn)更高效的能量轉換。不同頻率還可以避免特定頻段上的能量集中,從而最小化電磁干擾(EMI)風險。方便靈活設計應用方案。
擴頻功能:
AWT5157芯片還引入了可選的擴頻功能,提升了電磁干擾(EMI)特性。通過擴頻技術,AWT5157可在工作過程中擴展頻率,減少電磁輻射,降低對周?chē)O(shè)備的影響,這讓AWT5157在工業和汽車應用中表現出色,確保系統的穩定性和可靠性。
可調軟啟動時間:
AWT5157的SS引腳向外流出10uA電流,配合片外放置的電容器來產生用于軟啟動的斜坡電壓,客戶可通過選擇不同容值的電容器來產生不同的軟啟動時間。
應用場景:
AWT5157還具備豐富的保護功能,包括過流保護、短路保護和熱關斷保護,確保系統在各種工作條件下的穩定運行。無論是工廠自動化、汽車駕駛輔助系統(ADAS)、還是家電、無人機、GPS跟蹤器等電池供電系統,AWT5157芯片都能夠提供卓越的性能和可靠性。
針對噪聲敏感應用,AWT5157還可與芯享程半導體的AWL5963系列低噪聲LDO芯片配合使用,對開關轉換器的輸出進行后級調節。在保證電源轉換效率的同時,輕松過濾和抑制來自開關穩壓器的輸出噪聲,無需龐大濾波元件。
AWT5157芯片設計溫度范圍為-40℃~150℃,滿足絕大多數客戶的需求。
AWT3478的主要特點:
寬輸入電壓范圍:
AWT3478支持2.9V~45V寬VIN輸入范圍,滿足不同應用需求。
可調節開關頻率:
AWT3478允許客戶通過FA/SD引腳調節工作頻率,可調節頻率范圍100k~1M Hz,使得系統在不同負載條件下能夠?qū)崿F(xiàn)更高效的能量轉換。不同頻率還可以避免特定頻段上的能量集中,從而最小化電磁干擾(EMI)風險。為工業和汽車方案設計提供了更大的靈活性。
內置柵極驅動器:
AWT3478內置7V低邊N溝道MOSFET柵極驅動器,無需額外添加驅動即可驅動市面上絕大部分N溝道MOSFET。
片外環路補償:
AWT3478利用片外環路補償RC調節環路帶寬和相位,可根據需求使用不同的RC,來滿足不同應用的對環路響應速度和穩定性的要求。
低關斷模式靜態電流:
AWT3478允許通過FA/SD引腳配置芯片進入關斷模式,在關斷模式下,芯片的靜態電流僅為6uA。
豐富的保護功能:
AWT3478還具備豐富的保護功能,包括過流保護、過壓保護、短路保護和熱關斷保護,確保系統在各種工作條件下的穩定運行,提供卓越的性能和可靠性。
封裝尺寸:
AWT3478采用2種封裝,MSOP8封裝和SOP8封裝,均支持-40℃~150℃的工作溫度范圍
AWT3478的應用:
AWK6613的主要特點:
效率曲線(Efficiency):
工業應用部分場景對于電路設計整體功耗要求較高,AWK6613在2.1MHz 、12V轉5V條件下,效率最高>93%,滿足客戶對于高效率的需求。
超低靜態電流(Iq):
AWK6613的靜態電流僅為5μA,堪稱國產電源芯片巔峰,遠低于同類競品,為待機模式下提供極低功耗,助力應用設備享有更長電池續航時間。在新能源車的時代,AWK6613也為解決里程焦慮問題提供了可行性。
卓越EMI特性:
AWK6613芯片還引入了擴頻功能,提升了電磁干擾(EMI)特性。通過擴頻技術,AWK6613可在工作過程中調整頻率,減少電磁輻射,降低對周?chē)O(shè)備的影響。這讓AWK6613在工業和汽車應用中表現出色,確保系統的穩定性和可靠性。
可選開關頻率:
AWK6613具備400kHz、1.4MHz、2.1MHz三種開關頻率選擇,使得系統在不同負載條件下能夠?qū)崿F(xiàn)更高效的能量轉換。不同頻率還可以避免特定頻段上的能量集中,從而最小化電磁干擾(EMI)風險,為工業和汽車方案設計提供了更大的靈活性。
應用場景:
AWK6613還具備豐富的保護功能,包括過流保護、短路保護和熱關斷保護,確保系統在各種工作條件下的穩定運行。無論是工廠自動化、汽車駕駛輔助系統(ADAS)、還是家電、無人機、GPS跟蹤器等電池供電系統,AWK6613芯片都能夠提供卓越的性能和可靠性。
針對噪聲敏感應用,AWK6613還可與芯享程的AWL5963系列低噪聲LDO配合使用,對開關轉換器的輸出進行后級調節。在保證電源轉換效率的同時,輕松過濾和抑制來自開關穩壓器的輸出噪聲,無需龐大濾波元件。
AWK6613采用ESOP8封裝,可支持-40℃~150℃的工作溫度范圍,三種不同開關頻率均可提供對應的AEC-Q100車規版本,滿足不同客戶的需求。
2021年11月17日,上海芯享程半導體有限公司正式在上海臨港科創中心注冊成立。
芯享程半導體是一家模擬及信號鏈產品設計的芯片公司。公司致力于研發高品質工業級/車規級電源管理類芯片以及高性能信號鏈芯片,對接服務汽車,通信,數據中心,工業,安防等高成長性行業。公司研發中心主體落地,依托上海豐富的半導體人才儲備及相關的上下游產業資源,憑借臨港最好的產業配套政策,有望快速成長和發展。
不騖于虛聲,不馳于空想。芯享程半導體作為一家新成立的創業公司,將以嚴格的品質控制和流程管理為基礎,以創新和差異化設計為驅動,凝心聚力、開拓奮進,竭誠為用戶創造更好的價值。
]]>
